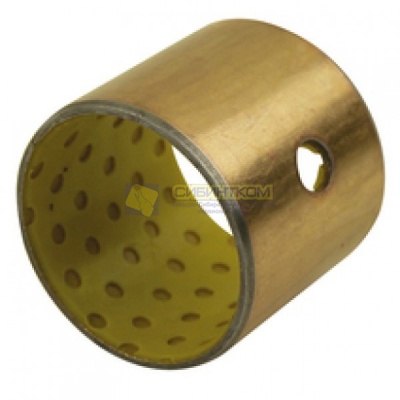

Втулка 30*34*30 с отверстием бронза

Бронзовые втулки данного типоразмера изготавливаются из специализированных антифрикционных сплавов (например, БрОЦС5-5-5, БрОФ10-1 или калиброванной свертной ленты марки CuSn8), что обеспечивает отличную прирабатываемость, высокую теплопроводность и стойкость к заклиниванию.

Технические параметры и геометрия:

• Внутренний диаметр ($d$): 30 мм (под калиброванный палец / вал 30 мм).

• Наружный диаметр ($D$): 34 мм (размер посадочного гнезда в проушине, толщина стенки — 2 мм).

• Ширина / Высота ($B$): 30 мм.

• Особенности конструкции: Наличие сквозного радиального отверстия для подвода смазки. Внутреннее зеркало втулки, как правило, снабжено ромбовидными, спиральными или продольными канавками (бороздами) для равномерного распределения и удержания масляной пленки по всей рабочей площади сопряжения.

Типовые узлы применения на спецтехнике:

1. Лесные гидроманипуляторы и КМУ (ЛВ-185, Soosan, Dong Yang): Шарниры механизмов раскрытия челюстей грейферных захватов, узлы сопряжения малых тяг, серёг, гидроцилиндров грейфера и элементов рулевых траверс.

2. Мини-экскаваторы и погрузчики: Шарнирные соединения ковшевого моста, тяг трапеции, проушин гидроцилиндров поворота лопаты или ковша.

3. Станочное и промышленное оборудование: В качестве подшипников скольжения в направляющих узлах, кривошипно-шатунных механизмах и редукторах малой мощности.

Основные преимущества бронзы CuSn8 / БрОЦС:

• Высокая несущая способность: В отличие от стандартных стальных втулок, бронзовые элементы гасят ударные и вибрационные пики, предотвращая схватывание (сваривание) металлов при экстремальных удельных давлениях.

• Устойчивость к коррозии: Материал не закисает и не разрушается при работе во влажной среде, условиях постоянного контакта с соками древесины на делянках или воздействии дорожных реагентов.

• Оптимальный отвод тепла: Высокий коэффициент теплопроводности бронзы позволяет эффективно отводить тепло из зоны трения, сохраняя стабильность смазочного материала.

Рекомендации по монтажу и сервисному обслуживанию:

• Совмещение смазочных каналов (Критично): При запрессовке втулки в проушину строго следите за тем, чтобы её сквозное отверстие идеально совпало с внутренним каналом подачи смазки (тавотницей) на корпусе металлоконструкции. Смещение отверстия заблокирует проход масла, вызвав сухое трение и моментальный задир.

• Правильная запрессовка: Монтаж детали должен производиться с помощью пресса или винтовых оправок, прикладывающих равномерное усилие к торцу. Категорически запрещено забивать бронзовую втулку прямыми ударами стального молотка — мягкий сплав легко скалывается, сминается и теряет цилиндрическую форму.

• Контроль состояния пальца: Не устанавливайте новую калиброванную втулку на палец, имеющий ступенчатую выработку, коррозионные каверны или эллипс. Разбитый палец уничтожит внутренний слой новой втулки за несколько моточасов.

• Регламент шприцевания: Производите регулярное нагнетание пластичной смазки. Для тяжелонагруженных узлов рекомендуется использовать водостойкие смазки с противозадирными присадками (EP) и добавлением дисульфида молибдена ($MoS_2$) или графита.

Напоминаем: В ООО «Сибинтком» вы можете купить бронзовую втулку 30×34×30 мм с отверстием, а также смежные типоразмеры (30×34×20, 30×34×40), калиброванные шарнирные пальцы, стопорные кольца серии EQ, пресс-масленки и профессиональные смазочные материалы премиум-класса. Наши специалисты в Тюмени помогут быстро собрать необходимый ремонтный комплект для вашей техники.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
