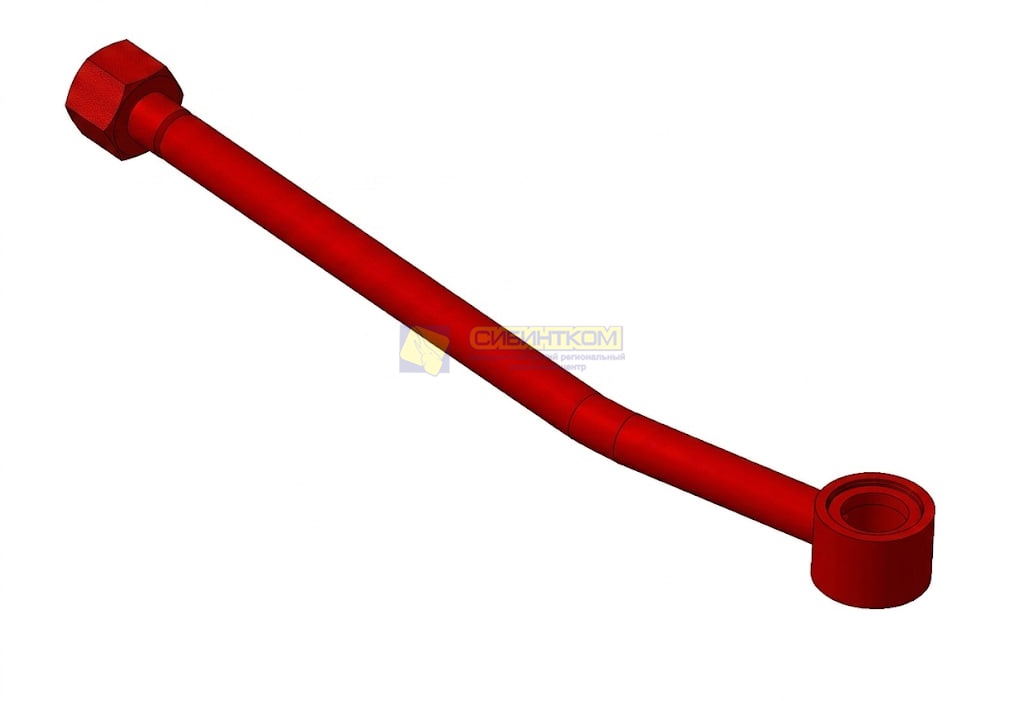

Трубопровод ПЛ-70.13.590-01 аутригер

Трубопровод аутригера ПЛ-70.13.590-01 изготавливается из холоднотянутой бесшовной конструкционной стали с последующей прецизионной калибровкой на автоматических гибочных комплексах. Это гарантирует сохранение стабильного внутреннего проходного сечения по всей длине магистрали и полное отсутствие микротрещин или гофр на углах изгиба.

Технические параметры и особенности детали:

• Обозначение по каталогу (чертеж): ПЛ-70.13.590-01 (ПЛ70.13.590-01).

• Применяемость: Гидроманипуляторы Велмаш серий ПЛ-70, ПЛ-97, ОМТЛ-70, ОМТЛ-97 и их заводские модификации.

• Место установки: Опорно-ходовая часть (станина КМУ), линия управления гидроцилиндрами аутригеров (выносных опор).

• Материал: Толстостенная гидравлическая трубка с плотным фосфатированным или оцинкованным гальваническим покрытием для защиты от коррозии.

• Тип подсоединения: Торцы трубки подготовлены под герметичное штуцерное сопряжение (стандарт DIN 2353 с врезным кольцом или конусное фланцевое уплотнение) для жесткой стыковки с рукавами высокого давления (РВД) и гидрозамками цилиндров опор.

Критическая важность жестких трубопроводов станины: Контур аутригеров обеспечивает общую устойчивость лесовозного или ломовозного автомобиля при выполнении погрузочно-разгрузочных операций. В отличие от гибких РВД, стальная трубка ПЛ-70.13.590-01 не подвержена температурному расширению под пиковым давлением и надежно защищена от прямого падения тяжелых сучьев, бревен или случайных ударов грейфером, которые часто происходят у основания манипулятора.

Основные причины повреждения и отбраковки трубки аутригера:

1. Механическое смятие или излом: Возникает при наезде автомобиля на препятствия (пни, камни на делянках) или при неаккуратной погрузке крупного сортимента, упавшего на станину. Замятая трубка ограничивает поток масла, вызывая стремительный нагрев гидравлики и замедление работы выносной опоры.

2. Усталостные свищи в местах соединений: Главная причина — разрушение или утеря пластиковых прижимных колодок (зажимов) на корпусе станины. Если магистраль свободно вибрирует от работы дизеля шасси и пульсаций насоса, в точках жесткого резьбового крепления возникает усталость металла, приводящая к течи масла.

3. Абразивный износ наружной стенки: Перетирание стальной стенки при прямом соприкосновении трубки со смежными элементами металлоконструкций или гибкими шлангами из-за отсутствия демпфирующих полимерных проставок.

Рекомендации по монтажу и сервисному обслуживанию:

• Жесткая фиксация в колодках (Важно!): При установке нового трубопровода ПЛ-70.13.590-01 обязательно проверяйте состояние направляющих пластиковых зажимов. Свободный люфт трубки недопустим. Вибрация способна сорвать или ослабить накидную гайку штуцера за несколько рабочих смен.

• Стерильность контура: Перед закручиванием гаек убедитесь, что во внутренние полости трубки не попали песок, влага, окалина или ворс от упаковочного материала. Любая соринка, долетев до прецизионного гидрозамка или распределителя выносных опор, заклинит клапанный механизм.

• Использование новых уплотнений: При подключении всегда устанавливайте новые резиновые уплотнительные кольца круглого сечения (O-Ring). Не перетягивайте резьбовые стыки сверх нормативного усилия, чтобы не деформировать посадочный конус магистрали.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный трубопровод аутригера ПЛ-70.13.590-01, а также полный спектр запасных частей для ремонта опорного контура манипуляторов ВЕЛМАШ: гидроцилиндры выносных опор, гидрозамки аутригеров, уплотнительные кольца ОПУ (кольцо ПЛ 70.02.01.001), ремкомплекты цилиндров ОПУ 100, гибкие РВД, магистральные фильтры слива (EA 046) и профессиональные всесезонные гидравлические масла. Наши технические специалисты в Тюмени помогут точно подобрать детали по заводским каталогам.

Условия поставки и контакты: Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при покупке комплектов гидравлических линий в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной жесткой упаковке, полностью исключающей деформацию геометрии трубок.
