Втулка 35*40 (подвеска с отверстием)

В зависимости от условий эксплуатации навесного оборудования и конструкторских особенностей КМУ, втулки подвески 35×40 мм поставляются в двух основных материалах:

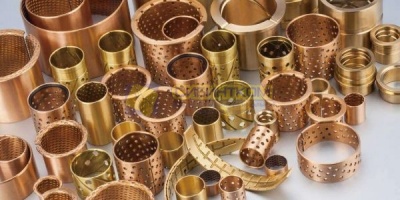

1. Антифрикционные бронзовые втулки: Изготавливаются из высококачественной оловянистой бронзы (CuSn8 или литой БрОЦС5-5-5). Обладают отличной прирабатываемостью, защищают стальной палец от заклинивания и сваривания под нагрузкой, не ржавеют при постоянном контакте с влагой на лесозаготовках.

2. Высокопрочные стальные втулки: Изготавливаются из легированных или цементуемых сталей (сталь 45, 40Х, 20Х) с глубокой термической закалкой (ТВЧ) рабочего слоя до твердости 58–62 HRC. Проектируются под жесткие ударные и радиальные нагрузки.

Технические параметры и особенности конструкции:

• Внутренний диаметр ($d$): 35 мм.

• Наружный диаметр ($D$): 40 мм.

• Ширина / Длина ($B$ / $L$): Подбирается по каталогу (типовые: 20, 30, 35, 40, 50 мм).

• Конструктивное исполнение: Наличие сквозного отверстия для подвода смазки. Внутреннее зеркало детали оснащено развитой сетью спиральных, кольцевых или ромбовидных канавок, которые служат резервуаром для удержания защитной масляной пленки и отводят микрочастицы естественного износа.

Типовые узлы применения на спецтехнике:

• Лесные гидроманипуляторы и КМУ (ЛВ-185, Велмаш, ОМТЛ, СФ, Синегорец): Главный узел подвески (серьга / линк) ротатора, шарниры верхнего и нижнего крепления соединительной серьги, проушины гидроцилиндра раскрытия челюстей лесозахвата.

• Дорожно-строительная техника: Проушины гидроцилиндров поворота ковша мини-экскаваторов, шарнирные тяги механизмов нивелирования.

Основные причины износа и разрушения шарнира подвески:

1. Абразивное истирание грязью: Подвеска ротатора находится в непосредственной близости от исполнительного органа (грейфера). Хвоя, песок, кора и дорожная пыль оседают на шарнире. При отсутствии регулярного ухода эта грязь проникает в зазор, смешивается со смазкой и работает как наждак, стремительно стачивая внутренний слой втулки.

2. Сухое трение (голодание контура): Пропуск регулярного шприцевания тавотниц. Работа «на сухую» приводит к мгновенному перегреву пары трения, глубоким задирам на зеркале втулки и её последующему прокручиванию в посадочном гнезде проушины серьги.

3. Смещение смазочного отверстия: Ошибка при запрессовке, когда сквозное отверстие втулки не совпало с каналом пресс-масленки в корпусе, что полностью блокирует подачу свежего масла.

Рекомендации по монтажу и сервисному обслуживанию:

• Комплексная замена («Палец + Втулка»): При замене изношенной втулки обязательно проводите дефектовку сопрягаемого пальца 35 мм. Если на нем присутствует ступенчатая выработка или эллипс, установка новой калиброванной втулки бессмысленна — деформированный старый палец разобьет её внутренний слой за несколько рабочих смен. Меняйте детали комплектом!

• Прецизионная запрессовка: Монтаж втулки подвески должен выполняться плавным усилием с помощью гидравлического пресса или винтовых оправок, передающих усилие равномерно по всему торцу. Категорически запрещено забивать деталь прямыми ударами кувалды — это вызовет сколы краев, замятие мягкого антифрикционного слоя и внутренний перекос.

• Регулярное шприцевание: В условиях интенсивной лесозаготовки или строительных работ шприцуйте узел подвески ротатора ежедневно. Применяйте специализированные водостойкие пластичные смазки с противозадирными присадками (EP) и добавлением дисульфида молибдена ($MoS_2$) или графита.

Напоминаем: В ООО «Сибинтком» вы можете купить втулку подвески 35×40 мм со смазочным отверстием любой требуемой длины, а также сопрягаемые калиброванные высокопрочные пальцы (оси), стопорные кольца серии EQ, серьги подвески ротатора в сборе, пресс-масленки (тавотницы) и профессиональные смазочные материалы. Наши технические специалисты в Тюмени помогут безошибочно подобрать запчасти по заводским спецификациям.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимой длины на складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
