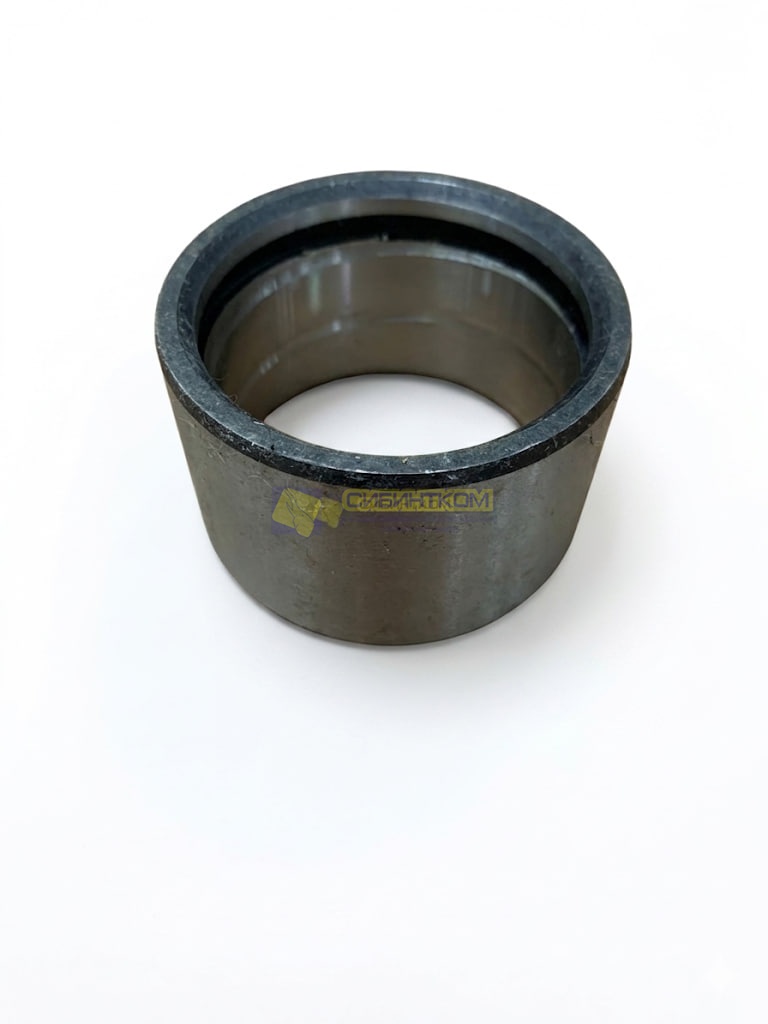

Втулка ПЛ70.19.102
Втулка ПЛ70.19.102 работает в паре с термообработанным пальцем, образуя узел вращения, способный выдерживать колоссальные радиальные нагрузки.
Технические характеристики:
-
Артикул: ПЛ70.19.102.
-
Применяемость: КМУ ИНМАН серии ИМ (ИМ-95, ИМ-150, ИМ-180, ИМ-240).
-
Тип детали: Втулка стальная, закаленная (ТВЧ или объемная закалка).
-
Назначение: Опорные узлы стрел, сочленения рукояти и гидроцилиндров.
-
Материал: Сталь 45, 40Х или аналоги с высокой поверхностной твердостью.
Основные преимущества:
-
Оригинальное исполнение: Деталь изготовлена по стандартам завода АО «ИНМАН» (Palfinger), что исключает проблемы с допусками и посадками при монтаже.
-
Высокая твердость: Поверхностная закалка предотвращает «развальцовку» краев втулки и появление эллипсности внутреннего отверстия при работе с тяжелыми грузами.
-
Система смазки: Конструкция втулки обеспечивает равномерное распределение смазочного материала по всей поверхности контакта с пальцем, снижая трение.
-
Долговечность: Устойчивость к абразивному износу позволяет реже проводить дефектовку и капитальный ремонт шарнирных соединений.
Признаки необходимости замены:
-
Люфт в сочленении: Биение стрелы или гидроцилиндра в месте крепления, что приводит к рывкам при работе.
-
Выработка металла: Наличие металлической стружки в отработанной смазке при шприцевании узла.
-
Неравномерный износ: Смещение осей относительно друг друга, что затрудняет складывание манипулятора в транспортное положение.
-
Скрип под нагрузкой: Указывает на критический износ рабочего слоя или отсутствие смазочной пленки между втулкой ПЛ70.19.102 и пальцем.
Рекомендации по монтажу:
-
Замена парой: Для восстановления заводских параметров узла рекомендуется менять втулку ПЛ70.19.102 одновременно с пальцем. Работа новой втулки по изношенному пальцу сокращает её ресурс в разы.
-
Запрессовка: Используйте гидравлический пресс или винтовое приспособление. Избегайте ударов молотком, так как закаленная сталь может быть хрупкой и дать трещину.
-
Чистота каналов: Перед установкой убедитесь, что смазочные отверстия в бобышке металлоконструкции и втулке чистые и совмещены.
-
Смазка: Используйте специализированные консистентные смазки с дисульфидом молибдена (MoS2) или литиевые смазки для тяжелых нагрузок.
Напоминаем: В ООО «Сибинтком» вы можете приобрести втулку ПЛ70.19.102, сопрягаемые пальцы, стопорные планки и профессиональное оборудование для смазки (шприцы, нагнетатели). Наши специалисты в Тюмени помогут вам подобрать запчасти для надежной работы вашего КМУ.
Условия поставки и контакты: Узнайте актуальную цену и наличие на складе в ООО «Сибинтком». Быстрая отгрузка из Тюмени, доставка во все регионы России любым удобным способом (СДЭК, Деловые Линии, ПЭК).
-
