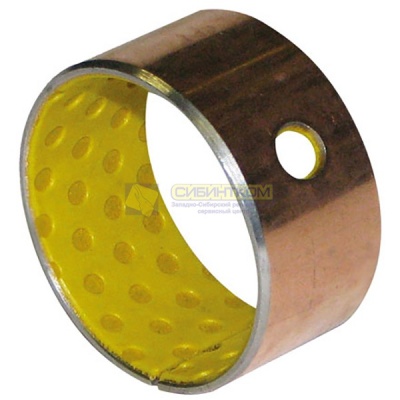

Втулка РАР 40*44*20

Втулки серии PAP (в международной классификации также известные как втулки типа DU или свертные композитные подшипники) изготавливаются методом прецизионной формовки многослойной ленты, структура которой обеспечивает уникальные триботехнические свойства.

Многослойная структура материала (снаружи внутрь):

1. Основа (Наружный слой): Жесткий каркас из низкоуглеродистой стали с защитным гальваническим медным или цинковым покрытием. Обеспечивает высокую механическую прочность, жесткость посадки в проушине с натягом и отличный отвод тепла из зоны трения.

2. Промежуточный слой: Спекаемая пористая оловянистая бронза. Выступает в роли прочной связующей матрицы («якоря») для надежного удержания финишного антифрикционного покрытия.

3. Рабочий слой (Внутреннее зеркало): Смесь фторопласта (PTFE) с добавлением дисульфида молибдена ($MoS_2$) или свинца. В процессе первичной приработки микрочастицы фторопласта переносятся на сопрягаемый стальной палец, создавая разделительную пленку с рекордно низким коэффициентом трения.

Технические параметры и точная геометрия:

• Маркировка серии: PAP 4020 / PAP 404420 (тип DU).

• Внутренний диаметр ($d$): 40 мм (под калиброванный вал / шарнирный палец 40 мм).

• Наружный диаметр ($D$): 44 мм (размер посадочного отверстия в металлоконструкции, толщина стенки — 2 мм).

• Ширина / Высота ($B$ / $L$): 20 мм.

• Максимальная грузоподъемность (статическая): До 250 МПа.

• Диапазон рабочих температур: От $-200^\circ\text{C}$ до $+280^\circ\text{C}$.

Типовые узлы применения на спецтехнике:

• Лесные гидроманипуляторы и КМУ (Loglift, Велмаш, ПЛ, СФ, ОМТЛ): Шарнирные соединения малых тяг, рычагов трапеции, узлы подвески и серьги ротатора, проушины гидроцилиндров грейфера, где действуют высокие радиальные нагрузки при малых скоростях скольжения.

• Дорожно-строительная техника (JCB, Komatsu, CAT): Шарниры механизмов управления навесным оборудованием, узлы рулевых траверс мини-погрузчиков.

• Промышленное оборудование: Опоры скольжения исполнительных механизмов, направляющие узлы автоматических линий.

Преимущества металлофторопластовых втулок PAP:

• Работа без обслуживания (Self-lubricating): Идеально подходят для труднодоступных узлов спецтехники, где регулярное нагнетание пластичной смазки затруднено или технически невозможно.

• Отсутствие эффекта «скачкообразного движения» (Stick-Slip): Фторопластовое покрытие полностью исключает заклинивание или рывки шарнира при трогании с места под нагрузкой, обеспечивая абсолютную плавность позиционирования стреловых металлоконструкций и навесных органов.

• Компактность и легкость: Малая толщина стенки (всего 2 мм) позволяет минимизировать габариты и вес шарнирного узла без потери его проектной несущей способности.

Рекомендации по монтажу и сервисному обслуживанию:

• Прецизионный запрессовочный монтаж: Втулка PAP является свертной (имеет технологический стыковой шов). Установка в проушину должна производиться с помощью гидравлического пресса или винтовых оправок с обязательным использованием заходного конуса. Деталь устанавливается с натягом. Категорически запрещено забивать втулку прямыми ударами кувалды или молотка по торцу — это приведет к деформации стальной основы и отслоению внутреннего хрупкого фторопластового слоя.

• Контроль шероховатости пальца: Сопрягаемый палец 40 мм должен иметь прецизионную шлифовку (шероховатость не хуже $R_a 0.4$) и поверхностную закалку. Наличие ржавчины, задиров или раковин на старом пальце мгновенно сотрет нежный рабочий слой PTFE, превратив втулку в обычную железку за пару смен. При капремонте шарнира всегда устанавливайте новые калиброванные пальцы.

• Ограничения по смазке: Втулки РАР спроектированы под сухое трение. Допускается использование небольшого количества пластичной смазки исключительно в момент первичной сборки для облегчения приработки. Постоянное нагнетание в узел нестандартных густых смазок, содержащих агрессивные присадки, может разрушить фторопластовую матрицу или привести к налипанию абразивной пыли.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальную металлофторопластовую втулку PAP 404420 (40х44х20), а также сопутствующие смежные размеры серии РАР (например, 404430, 404440), калиброванные высокопрочные шарнирные пальцы диаметром 40 мм, стопорные кольца серии EQ (включая EQ 071), ремонтные комплекты уплотнений гидроцилиндров и элементы гидравлики. Наши технические специалисты в Тюмени помогут точно подобрать компоненты под спецификацию вашего оборудования.
