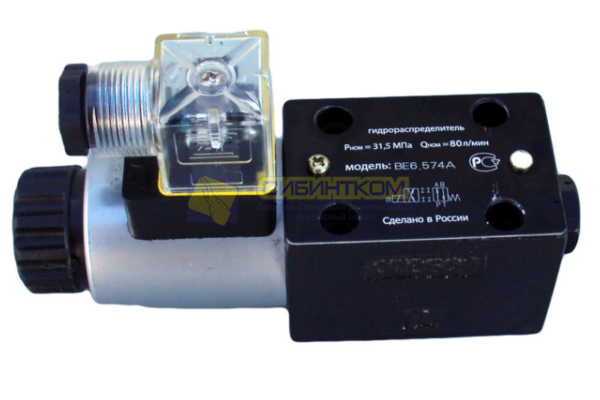

Гидрораспределитель тип ВЕ6.574 24Вт. 1 катушечный

Однокатушечный распределитель ВЕ6.574 сочетает в себе компактность стандарта ISO 4401, энергоэффективность за счет одной точки подключения и высокую герметичность при рабочем давлении до 315 Бар.

Технические характеристики:

• Типоразмер: Ду6 (NG6 / CETOP 3 / ISO 4401-03).

• Схема золотника: 574 / D (двухпозиционный, закрытый центр, все порты перекрыты в исходном положении).

• Тип управления: Электромагнитное (1 катушка) с пружинным возвратом.

• Напряжение питания: 24В DC (постоянный ток).

• Максимальная пропускная способность: до 60–80 л/мин.

• Максимальное рабочее давление: 315 Бар (порты P, A, B), 160 Бар (порт T).

• Тип монтажа: Стыковой (плитный).

Основные преимущества:

• Принцип Fail-Safe (Безопасность контура): В случае аварийного обесточивания системы, выключения зажигания или обрыва кабеля, встроенная возвратная пружина мгновенно переводит золотник в исходную позицию, полностью запирая рабочие линии и блокируя движение подключенных исполнительных органов.

• Экономия места и упрощение электрики: Наличие всего одной катушки снижает общую нагрузку на бортовую сеть 24В, требует вдвое меньше сигнальной проводки и существенно упрощает общую схему автоматизации спецтехники.

• Выносливость магнита «мокрого» типа: Сердечник электромагнита погружен непосредственно в гидравлическое масло. Масляная среда эффективно гасит удары при переключении, обеспечивает постоянную смазку подвижных частей и отвод тепла при продолжительной работе (ED 100%).

• Модульная стыковая архитектура: Соответствие стандарту CETOP 3 позволяет устанавливать клапан на индивидуальные или многосекционные монтажные плиты, а также интегрировать его в вертикальные модульные стеки (совместно с модульными дросселями или гидрозамками).

Типовые узлы применения:

1. Системы аварийного останова и защиты КМУ: Полная блокировка линий управления или разгрузка основного контура при срабатывании приборов безопасности (например, ОНК) или нажатии кнопки «СТОП».

2. Управление односторонними гидроцилиндрами: Дистанционное переключение двухпозиционных исполнительных механизмов, таких как гидроборты, аппарели, заслонки или фиксаторы.

3. Вспомогательные пилотные линии: Включение и выключение подачи давления на ротаторы, захваты или контуры дистанционного управления более мощными гидрораспределителями.

4. Промышленные станочные узлы: Автоматизированные циклы зажима и фиксации деталей, где требуется удержание давления в системе в исходном состоянии.

Рекомендации по монтажу и эксплуатации:

1. Качество привалочной плоскости: Корпус прецизионного распределителя Ду6 чутко реагирует на малейшие перекосы. Перед установкой тщательно очистите монтажную плиту от ржавчины, забоин и ворса — любая соринка при затяжке болтов приведет к микродеформации литья и заклиниванию золотника.

2. Крепежные элементы: Монтаж к плите осуществляется четырьмя винтами М5х50 с классом прочности не ниже 10.9 (рекомендуется 12.9). Затягивайте их строго крест-накрест, равномерно, с контролируемым моментом 8.5–9 Нм.

3. Контроль O-Ring уплотнений: Проверьте правильность укладки четырех комплектных резиновых колец круглого сечения в посадочные канавки. Избегайте их перекручивания, так как повреждение кольца на канале P приведет к потере мощности всего контура.

4. Защита электроразъема: Подключайте катушку через стандартный штекер DIN 43650 с обязательным использованием резиновой прокладки для защиты от влаги при мойке. Рекомендуется выбирать коннекторы со светодиодной индикацией, что значительно упрощает диагностику электрической цепи в полевых условиях.

Напоминаем: В ООО «Сибинтком» вы можете приобрести гидрораспределитель ВЕ6.574 (24В, 1 катушка), одноместные и модульные присоединительные плиты Ду6, ответные разъемы со светодиодами, а также запасные катушки 24В и ремкомплекты уплотнений. Наши специалисты в Тюмени помогут вам укомплектовать надежный гидравлический узел в соотвествии с параметрами вашей спецтехники.

Условия поставки и контакты: Узнайте актуальную цену, наличие на основном складе и варианты скидок в ООО «Сибинтком». Быстрая отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК).
