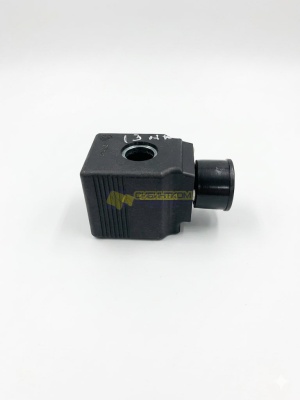

Катушка электромагнитная C22B-02400E1-18.6NA(24B) для PRE3
Катушка C22B спроектирована для работы в паре с электронными драйверами (усилителями), которые обеспечивают пропорциональное управление током.
Технические характеристики:
-
Артикул: C22B-02400E1-18.6NA.
-
Применяемость: Пропорциональные клапаны давления PRE3, распределители DSE3 (Duplomatic Oleodinamica).
-
Номинальное напряжение: 24В DC (постоянный ток).
-
Сопротивление обмотки: Специально калиброванное для пропорционального управления (около 18.6 Ом при 20°C).
-
Тип электрического соединения: Разъем стандарта EN 175301-803 (DIN 43650).
-
Класс изоляции: H (выдерживает нагрев до 180°C).
-
Степень защиты: IP65 (при использовании соответствующего коннектора).
Основные преимущества:
-
Высокая чувствительность: Минимальный гистерезис позволяет достигать исключительной точности при позиционировании исполнительных органов или настройке рабочего давления.
-
Термическая стабильность: Специальная заливка обмотки компаундом обеспечивает эффективный отвод тепла, что критично при длительной работе в режиме удержания давления.
-
Долговечность: Катушка устойчива к перепадам напряжения в бортовой сети спецтехники и механическим вибрациям.
-
Взаимозаменяемость: Является штатным компонентом для ремонта гидравлических блоков Palfinger и других европейских манипуляторов с электронным управлением.
Признаки неисправности катушки:
-
Отсутствие реакции клапана: Гидросистема не реагирует на команды с пульта (прозвонка может показать обрыв цепи в катушке).
-
Перегрев и запах гари: Указывает на межвитковое замыкание внутри обмотки.
-
Нестабильное давление: Рывки или невозможность плавной настройки (указывает на деградацию магнитных свойств или повреждение изоляции).
-
Механическое повреждение: Трещины на корпусе или оплавление пластика вокруг контактов.
Рекомендации по монтажу и эксплуатации:
-
Проверка драйвера: Перед установкой новой катушки убедитесь, что электронный блок управления (усилитель) выдает корректный сигнал и не является причиной выхода старой детали из строя.
-
Плотность посадки: Убедитесь, что фиксирующая гайка на сердечнике затянута должным образом. Недопустим люфт катушки, так как это ведет к её быстрому перегреву.
-
Герметичность разъема: Всегда используйте резиновую прокладку при подключении штекера DIN, чтобы исключить попадание влаги на контакты.
-
Чистота масла: Хотя катушка — это электрический узел, некорректная работа гидравлики (заклинивание золотника из-за грязи) заставляет катушку работать на максимальных токах, что ведет к её сгоранию.
Напоминаем: В ООО «Сибинтком» вы можете приобрести катушки C22B-02400E1-18.6NA, а также сами пропорциональные клапаны PRE3, ответные разъемы и электронные компоненты систем управления. Наши специалисты в Тюмени помогут вам восстановить точность работы вашей гидросистемы.
Условия поставки и контакты: Узнайте актуальную цену и наличие на складе в ООО «Сибинтком». Быстрая отгрузка со склада в Тюмени, доставка во все регионы России (СДЭК, Деловые Линии, ПЭК).
-
