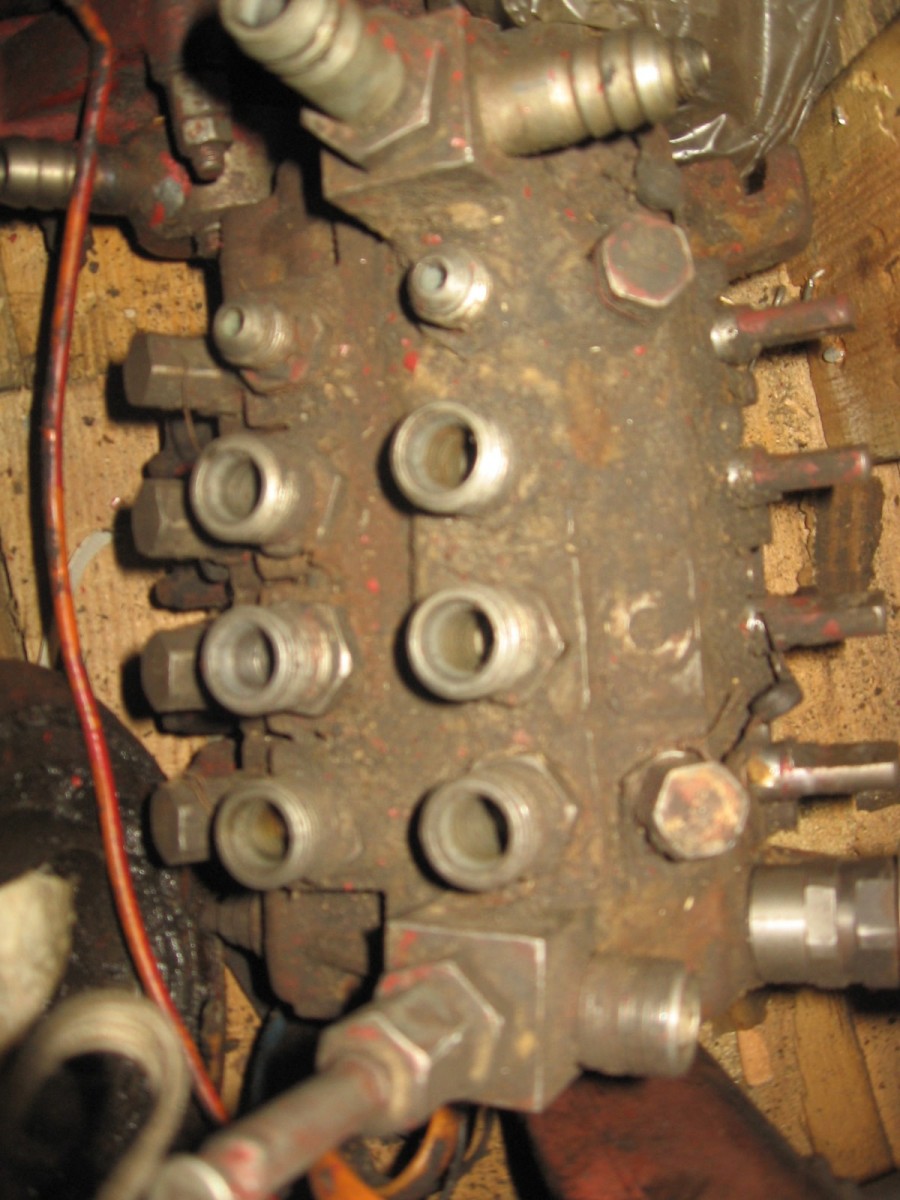

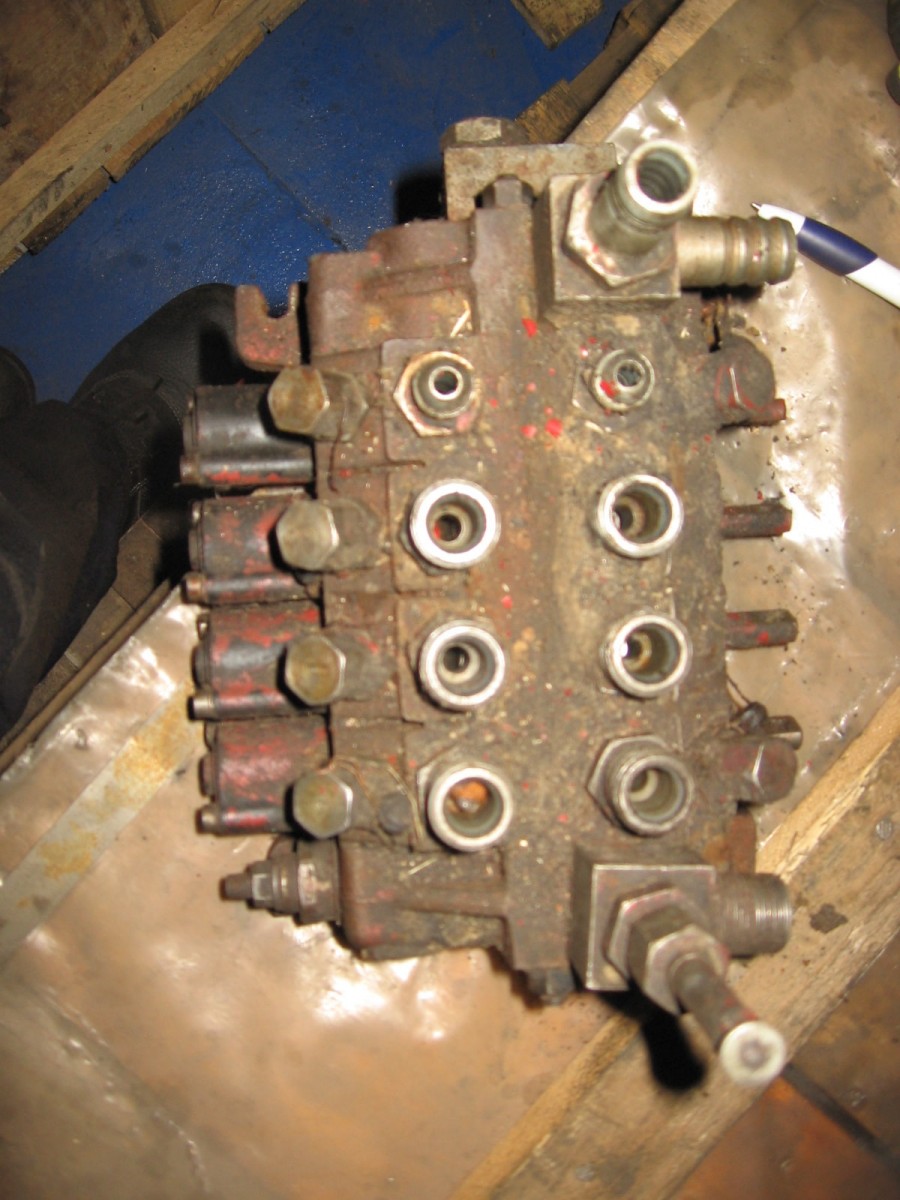

Гидрораспределитель основной БАКМ1600

Основной гидрораспределитель БАКМ-1600 собирается из отдельных технологических секций, что позволяет точно дозировать скорость движения каждого гидроцилиндра и совмещать несколько рабочих операций в одном цикле.

Технические параметры и особенности конструкции:

• Применяемость: Гидроманипуляторы БАКМ-1600, БАКМ-1040, БАКМ-890 и их модификации.

• Конструктивное исполнение: Секционное, с механическим (ручным) рычажным управлением. Подобная компоновка существенно повышает ремонтопригодность: при выработке или повреждении одного контура достаточно заменить или перебрать конкретную рабочую секцию, не демонтируя весь блок.

• Количество рабочих секций: В стандартном исполнении включает от 4 до 6 секций (управление гидромотором поворота колонны, гидроцилиндром подъема первой стрелы, гидроцилиндром дополнительного колена и цилиндрами телескопирования секций). При установке навесного оборудования (грейфера, ротатора) распределитель доукомплектовывается вспомогательными секциями.

• Предохранительные и антикавитационные клапаны: Каждая рабочая секция может быть оснащена индивидуальными клапанами настройки давления. Это защищает конкретные металлоконструкции и гидроцилиндры стрелы от деформаций при инерционных ударах или случайных зацепах за препятствия.

• Входная секция: Оборудована главным предохранительным клапаном КМУ, который сбрасывает излишки масла в сливную магистраль при превышении номинального рабочего давления системы (до 280 Бар).

Типичные признаки и причины неисправности:

1. Падение грузоподъемности при нагреве: Основной признак естественного износа золотниковых пар. Из-за циркуляции масла с микрочастицами износа зазор между золотником и корпусом секции увеличивается. Когда масло становится жидким от нагрева, оно начинает перетекать напрямую в слив, из-за чего стрела «не держит» заявленный вес или опускается под нагрузкой.

2. Рывки и подклинивание рычагов: Попадание в прецизионный узел стружки, кусочков разрушенных уплотнений гидроцилиндров или грязи. Золотник перестает плавно перемещаться, из-за чего манипулятор работает прерывисто, создавая опасные динамические нагрузки на стрелу.

3. Наружные утечки масла: Износ воротниковых манжет или уплотнительных колец (O-Ring) в торцевых крышках золотников. Масло начинает течь по корпусу распределителя, пачкая пост управления.

4. Прорыв предохранительного клапана: Заклинивание или поломка пружины главного клапана входной секции, из-за чего вся гидравлическая система КМУ теряет рабочее давление, и стрела перестает реагировать на команды.

Рекомендации по монтажу, настройке и ТО:

• Идеальная чистота при сборке: При подключении рукавов высокого давления (РВД) к основному распределителю не допускайте попадания пыли и ветоши во внутренние полости портов. Загрязнение золотника приведет к его моментальному заклиниванию.

• Настройка давления по манометру: После установки или переборки распределителя БАКМ-1600 в обязательном порядке производится регулировка предохранительных клапанов. Настройка осуществляется по контрольному манометру, подключенному к диагностическому порту, строго в соответствии с техническим паспортом манипулятора.

• Обслуживание системы фильтрации: Замена основного распределителя эффективна только совместно с полной заменой гидравлического фильтроэлемента (например, EA 046) и проверкой чистоты масла в баке (KTK002-BA). Работа на старой эмульсии аннулирует ресурс нового распределителя за несколько недель.

• Устранение люфтов привода: Периодически проверяйте и смазывайте шарнирные сочленения тяг и рычагов управления верхнего поста. Наличие люфтов в вилках снижает ход золотника, из-за чего падает скорость работы исполнительных органов.

Напоминаем: В ООО «Сибинтком» вы можете купить основной гидрораспределитель БАКМ-1600 в сборе, отдельные рабочие, напорные и сливные секции, ремкомплекты уплотнений, главные и секционные предохранительные клапаны, элементы рычажного привода, а также сменные фильтры и гидравлические масла. Наши технические специалисты в Тюмени помогут подобрать нужную комплектацию и модификацию распределителя под вашу модель спецтехники.

Условия поставки и контакты: Узнайте актуальную цену, наличие на складе и условия отгрузки в ООО «Сибинтком». Быстрая комплектация и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
