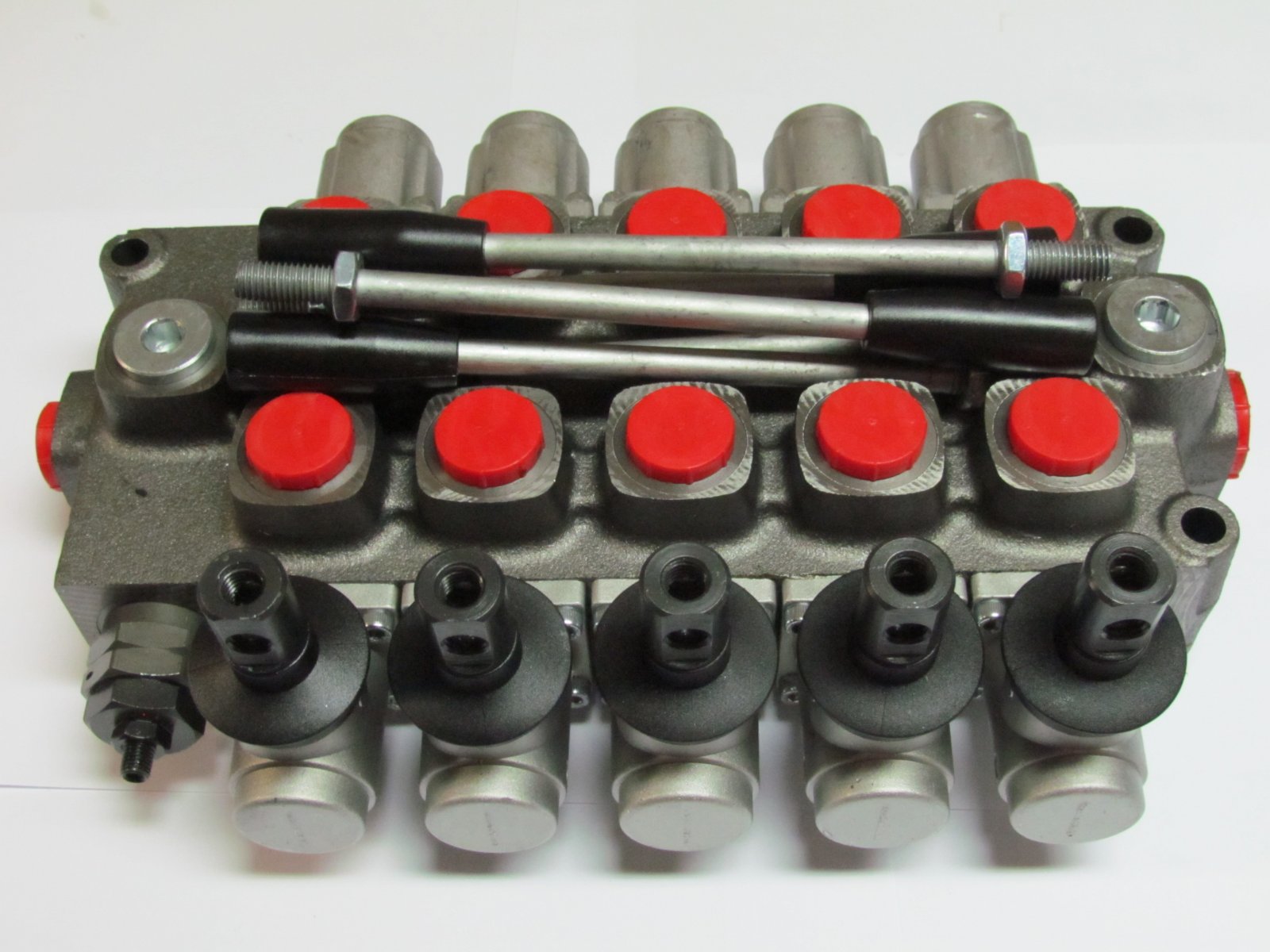

Гидрораспределитель E75.5X103.00.00 аналог с Q75/5E - запасные части

Гидрораспределители серии E75 / Q75 ценятся в лесозаготовительной отрасли за высокую надежность моноблочного чугунного корпуса, прецизионную точность дозирования потока и мягкое, предсказуемое управление рычагами.

Технические параметры и особенности конструкции:

• Маркировка / Артикул заводской: E75.5X103.00.00.

• Кросс-коды / Взаимозаменяемость: Nordhydraulic Q75/5E, Q75/5E-X-103, РМ-20-01 (в определенных модификациях).

• Тип корпуса: Моноблочный (5 рабочих секций отлиты в едином чугунном блоке, что исключает риск межсекционных утечек по уплотнениям под высоким давлением).

• Основные гидравлические характеристики:

  • Номинальный расход масла: 75 л/мин.

  • Максимальный расход масла: До 90 л/мин.

  • Максимальное рабочее давление: 250–315 Бар (25–31,5 МПа).

• Встроенная защитная аппаратура: Входная секция оснащена главным регулируемым предохранительным клапаном, защищающим гидронасос и металлоконструкции стрелы от перегрузок. Также секции КМУ укомплектованы индивидуальными антикавитационными (подпиточными) и шоковыми клапанами для гашения инерционных ударов при резкой остановке стрелы.

• Схема подключения: Стандартные резьбовые порты для подключения напорной (P), сливной (T) линий и рабочих отводов к цилиндрам (A и B).

Типовая схема раскладки 5 рабочих секций на манипуляторах ЛВ-185 / Синегорец:

1. Управление гидромотором или цилиндрами механизма поворота колонны (ОПУ).

2. Управление гидроцилиндром подъема первой (основной) стрелы.

3. Управление гидроцилиндром рукояти (второй стрелы).

4. Управление гидроцилиндром телескопирования (выдвижения секций стрелы).

5. Управление вспомогательным органом (или контуром одной из выносных опор).

   (Для полноценной работы манипулятора с лесозахватом и ротатором данный распределитель часто работает в паре со вторым блоком на 2 или 3 секции, либо заменяется единым 6/7-секционным аппаратом).

Основные причины неисправностей и потери давления:

1. Внутренние утечки и падение грузоподъемности («стрела плывет»): Естественный износ золотниковых пар. При циркуляции грязного масла (если своевременно не менять фильтры типа EA 046) микрочастицы стружки и песка стирают зеркало золотника. Масло начинает перетекать в слив под нагрузкой, из-за чего манипулятор теряет силу подъема при нагреве гидрожидкости.

2. Течь по рычагам управления: Износ и задубевание резиновых пыльников и уплотнительных колец (O-Ring) на выходе золотников из корпуса к механизму тяг.

3. Заклинивание рычагов: Попадание грязи в торцевые колпачки возвратных пружин или заклинивание золотника из-за крупной металлической стружки, прилетевшей из разрушенного гидроцилиндра.

4. Сбой настройки предохранительного клапана: Просадка или излом пружины главного клапана, вследствие чего распределитель сбрасывает все масло в бак на низком давлении, и манипулятор перестает поднимать даже легкий сортимент.

Рекомендации по монтажу и сервисному обслуживанию:

• Абсолютная чистота системы: Перед установкой аналога Q75 / E75 полностью промойте гидробак (типа БАКМ) и гидравлические линии. Заливка старого, неотфильтрованного масла мгновенно уничтожит прецизионную притирку золотников нового распределителя. Смените фильтроэлементы слива и воздушный сапун.

• Настройка рабочего давления: После монтажа распределителя обязательно произведите замер и точную регулировку главного предохранительного клапана по контрольному манометру, подключенному к диагностическому порту. Давление должно строго соответствовать паспортным данным манипулятора ЛВ-185/Синегорец (обычно в пределах 200–240 Бар).

• Устранение люфтов привода: Своевременно шприцуйте и очищайте шарнирные сочленения рычагов управления верхнего поста. Люфты в вилках снижают амплитуду хода золотника, из-за чего падает скорость работы гидроцилиндров стрелы.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный гидрораспределитель E75.5X103.00.00, его высококачественные импортные аналоги типа Nordhydraulic Q75/5E, а также сопутствующие компоненты: главные предохранительные клапаны, шоковые клапаны секций, ремонтные комплекты уплотнений, рычаги управления, сменные фильтры и премиальные всесезонные гидравлические масла. Наши технические специалисты в Тюмени помогут точно подобрать распределитель под гидравлическую схему вашей спецтехники.

Условия поставки и контакты: Узнайте актуальную цену, наличие на основном складе в Тюмени и варианты скидок в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
