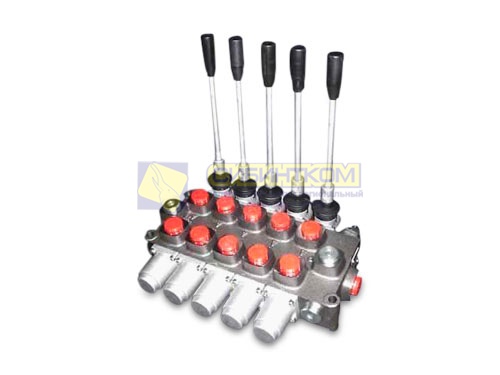

Гидрораспределитель Q75/5E(5секций) - запасные части

Моноблочное исполнение распределителя Q75/5E гарантирует максимальную защиту от межсекционных утечек под высоким давлением, а литой чугунный корпус устойчив к температурным деформациям при перегреве масла.

Технические параметры и особенности конструкции:

• Маркировка серии: Nordhydraulic Q75/5E (или модификации Q75/5E-X-103).

• Конструктивное исполнение: Моноблок на 5 рабочих золотников.

• Номинальная пропускная способность: 75 л/мин (максимальная пиковая — до 90 л/мин, что идеально согласуется с параметрами аксиально-поршневых насосов объемом 56–80 $\text{см}^3$).

• Рабочее давление: Номинальное — 250 Бар, максимальное (пиковое в секциях) — до 315 Бар.

• Встроенная защитная аппаратура: Входная секция укомплектована главным регулируемым предохранительным клапаном. Каждая из рабочих секций КМУ снабжена портами под установку индивидуальных шоковых (антиударных) и антикавитационных (подпиточных) клапанов для гашения опасных инерционных нагрузок стрелы.

• Резьбовые порты подключения: Стандартные резьбы DIN/ISO для напорной линии (P), слива в бак (T) и выходов на исполнительные гидроцилиндры (A и B).

Типовая раскладка 5 рабочих секций Q75 на лесных манипуляторах:

1. 1-я секция: Управление механизмами вращения поворотной колонны (контур ОПУ / рейка).

2. 2-я секция: Управление гидроцилиндром подъема первой (основной) стрелы.

3. 3-я секция: Управление гидроцилиндром складывания рукояти (второй стрелы).

4. 4-я секция: Управление гидроцилиндром телескопирования (выдвижения удлинителя).

5. 5-я секция: Управление одним из вспомогательных контуров (выносные опоры или ротатор через дивертор).

   (При стандартной работе с лесозахватом и ротатором 5-секционный распределитель Q75 обычно функционирует в паре со вторым дополнительным блоком на 2 или 3 секции, установленным на верхнем посту управления).

Основные причины неисправностей шведских распределителей:

1. Абразивный износ золотниковых пар («стрела плывет»): Главный враг прецизионной шведской гидравлики — грязное масло. Если своевременно не менять сменные картриджи сливных фильтров (типа EA 046), микрочастицы износа и металлическая пудра стирают цементированный слой золотника. Увеличившийся радиальный зазор приводит к внутренним перетечкам масла в слив: манипулятор резко теряет грузоподъемность при нагреве масла, а стрела самопроизвольно опускается под весом бревна.

2. Течь масла по штокам рычагов: Естественный износ резиновых уплотнительных колец круглого сечения (O-Ring) под защитными алюминиевыми или резиновыми колпачками со стороны привода тяг.

3. Заклинивание и тугой ход рычагов: Проникновение влаги и закисание пружин в задних пластиковых/металлических стаканах возврата золотника, либо заклинивание рабочей пары из-за крупного обломка манжеты, прилетевшего из разрушенного гидроцилиндра.

4. Просадка предохранительного клапана: Усталость или излом пружины пилотного клапана во входной секции, из-за чего вся система сбрасывает давление в бак (типа БАКМ) на малых значениях (100–120 Бар вместо положенных 220–240 Бар).

Рекомендации по монтажу и сервисному обслуживанию:

• Стерильность при установке: При монтаже нового или отремонтированного распределителя Q75/5E категорически не допускается попадание пыли, стружки или остатков ветоши во внутренние полости портов.

• Настройка давления по манометру: После пуска системы обязательно проверьте настройку главного предохранительного клапана с помощью контрольного манометра, подключенного к тестовой точке. Регулируйте давление строго под параметры вашей КМУ (обычно 200–230 Бар). Превышение давления разорвет РВД или деформирует металлоконструкции.

• Контроль состояния масла: Работа на обводненном масле (эмульсии) или старой гидравлической жидкости аннулирует ресурс распределителя Nordhydraulic за один сезон. Совместно с заменой узла обязательно производите промывку бака и замену фильтроэлементов.

• Обслуживание шарниров управления: Периодически очищайте от грязи и смазывайте вилки и пальцы тяг управления верхнего поста для исключения люфтов, которые заужают рабочий ход золотника и снижают скорость работы цилиндров.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный шведский гидрораспределитель Nordhydraulic Q75/5E, его полные сертифицированные конструктивные аналоги серии E75.5X103.00.00, а также весь спектр комплектующих: главные предохранительные клапаны, шоковые клапаны секций, ремонтные комплекты уплотнений, пыльники, рычаги, сменные фильтры и премиальные всесезонные гидравлические масла. Наши технические специалисты в Тюмени помогут точно подобрать распределитель под гидравлическую схему вашего манипулятора.

Условия поставки и контакты:

Узнайте актуальную цену, наличие на основном складе в Тюмени и варианты скидок в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.

• Телефон: 8 (3452) 51-51-34

• Email: sibintcom5@yandex.ru

• Telegram: 8 (982) 940-46-04, 8-912-926-50-48
