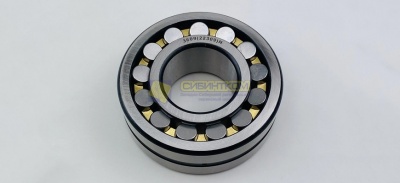

Подшипник 3609 - запасные части

За счет линейного контакта бочкообразных роликов с беговыми дорожками подшипники серии 3609 / 22309 обладают колоссальной радиальной несущей способностью, значительно превосходящей показатели шариковых аналогов (таких как серия 3056209). Они также способны одновременно воспринимать умеренные осевые силы в обоих направлениях.

Технические параметры и геометрия подшипника 3609 (22309):

• Внутренний диаметр ($d$): 45 мм (посадочный размер на вал).

• Наружный диаметр ($D$): 100 мм (размер посадочного гнезда в корпусе агрегата).

• Ширина / Высота ($B$): 36 мм (широкая силовая база для максимального пятна контакта).

• Масса изделия: 1,35 кг.

• Статическая грузоподъемность ($C_0$): 122,0 кН (предельный показатель жесткости для данного габарита вала).

• Динамическая грузоподъемность ($C$): 133,0 кН.

• Номинальная частота вращения: до 4 800 об/мин (в условиях масляной ванны).

• Конструктивное исполнение: Открытый подшипник. Поставляется со штампованным стальным сепаратором или в усиленном исполнении с массивным латунным сепаратором (маркировка 3609 Л / 22309M) для работы в узлах с повышенной вибрацией.

Типовые узлы применения на спецтехнике и автотранспорте:

• Коробки отбора мощности (КОМ) и гидроприводы: Опоры промежуточных валов КОМ под мощные аксиально-поршневые гидронасосы, питающие стреловое оборудование манипуляторов ВЕЛМАШ (серии ПЛ-70, VM10) и автокранов.

• Редукторы поворота и лебедки КМУ: Внутренние узлы планетарных передач механизмов вращения колонны (ОПУ) и барабанов грузоподъемных лебедок, где прогиб длинного вала под весом груза является постоянным фактором.

• Лесозаготовительное оборудование: Опорные подшипники приводных валов окорочных станков, транспортеров бревен и рубительных машин, работающих под постоянным ударным воздействием хлыстов древесины.

Основные причины износа и разрушения сферических подшипников:

1. Абразивный износ бочкообразных роликов: Эксплуатация редуктора на грязном или потерявшем вязкость масле (при несвоевременной замене магистральных фильтров типа EA 046). Продукты приработки шестерен истирают профиль роликов, вызывая жесткий люфт вала и гул агрегата.

2. Голодание смазочного контура: Падение уровня трансмиссионного масла в картере КОМ или редуктора. Повышенное трение между торцами роликов и направляющими бортами колец приводит к мгновенному перегреву, закоксовыванию смазки и свариванию элементов качения.

3. Неправильный натяг при монтаже: Избыточно плотная запрессовка на вал может полностью выбрать внутренний радиальный зазор подшипника, вызывая его перегрев и заклинивание в первые же часы работы спецтехники.

Рекомендации по монтажу и сервисному обслуживанию:

• Прецизионный тепловой монтаж: Установку подшипника 3609 на вал с натягом рекомендуется выполнять с предварительным равномерным нагревом детали в индукционном нагревателе (или чистой масляной ванне) до $+80\dots+100^\circ\text{C}$. Категорически запрещено наносить прямые удары молотком по кольцам, роликам или сепаратору — это вызовет мгновенный скол хрупкой закаленной стали.

• Стерильность при сборке: Ввиду сложной внутренней геометрии двухрядного роликового подшипника, попавшая внутрь пыль, ворс ветоши или влага крайне трудно вымываются и сократят ресурс детали в разы. Вскрывайте герметичную заводскую упаковку непосредственно перед монтажом.

• Обязательная замена сальников вала: Всегда устанавливайте новые резиновые манжеты (сальники) картера редуктора при замене подшипника, чтобы исключить падение уровня смазки в процессе эксплуатации КМУ.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный двухрядный сферический роликовый подшипник 3609 (22309), а также сопутствующие элементы для комплексного ремонта КМУ и трансмиссий: стопорные кольца серии EQ, регулировочные шайбы, манжеты и сальники валов, коробки отбора мощности (КОМ), приводные шестерни, гидронасосы, магистральные фильтры слива и премиальные редукторные масла. Наши технические специалисты в Тюмени помогут безошибочно подобрать комплектующие под спецификацию вашей спецтехники.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества на основном складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
