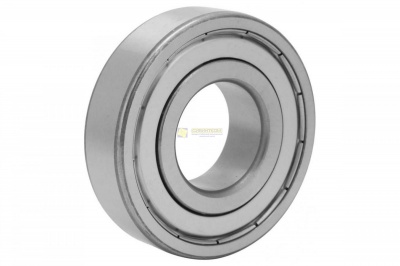

Подшипник 6209 - запасные части

Конструкция подшипника 6209 / 209 отличается предельной простотой, надежностью и минимальными потерями на трение: он состоит из внутреннего и наружного колец с глубокими беговыми дорожками, стального штампованного сепаратора и комплекта прецизионных шариков. Открытое исполнение подразумевает его монтаж внутри герметичных картеров агрегатов, где обеспечивается непрерывное омывание и охлаждение жидким трансмиссионным или индустриальным маслом.

Технические параметры и точная геометрия подшипника 6209 (209):

• Внутренний диаметр ($d$): 45 мм (посадочный размер на вал).

• Наружный диаметр ($D$): 85 мм (размер посадочного гнезда в корпусе редуктора).

• Ширина / Высота ($B$): 19 мм.

• Масса изделия: 0,41 кг.

• Статическая грузоподъемность ($C_0$): 20,4 кН.

• Динамическая грузоподъемность ($C$): 31,5 кН.

• Номинальная частота вращения: до 8 500 об/мин (при работе в масляной ванне).

• Материал сепаратора: Штампованная углеродистая сталь с центрированием по шарикам (в высокоскоростных или вибрационных узлах могут применяться модификации с латунными или полиамидными сепараторами).

Типовые узлы применения на спецтехнике и автотранспорте:

• Коробки отбора мощности (КОМ) и гидроприводы: Опоры ведущих и ведомых валов КОМ, передающих крутящий момент от трансмиссии шасси (КаМАЗ, МАЗ, УРАЛ) на магистральные аксиально-поршневые гидронасосы, питающие гидравлику манипуляторов ВЕЛМАШ (серии VM10, ПЛ-70) и автокранов.

• Автомобильные трансмиссии: Первичные, вторичные и промежуточные валы коробок переключения передач тяжелых грузовиков и тракторной техники.

• Редукторы КМУ: Элементы цилиндрических и планетарных передач в механизмах вращения поворотных башен и приводах грузовых лебедок.

Основные причины износа и разрушения шариковых подшипников:

1. Усталостное выкрашивание (питтинг): Образование микрораковин и отслоений металла на дорожках качения из-за естественной выработки ресурса под постоянными циклическими нагрузками. Сопровождается нарастающим гулом или воем агрегата под нагрузкой.

2. Абразивный износ элементов качения: Циркуляция масла с продуктами износа шестерен и металлической пудрой при пренебрежении своевременной заменой магистральных фильтроэлементов (типа EA 046). Абразивная взвесь стремительно стачивает калиброванный диаметр шариков, вызывая сильный радиальный люфт вала и перекос зубчатых зацеплений.

3. Голодание смазочного контура: Критическое падение уровня масла в картере КОМ или редуктора из-за течи сопутствующих сальников вала, приводящее к сухому трению, мгновенному локальному перегреву и разрушению стального сепаратора.

Рекомендации по монтажу и сервисному обслуживанию:

• Прецизионный тепловой монтаж: Посадка подшипника 6209 на вал выполняется с натягом. Рекомендуется использовать индукционный нагреватель для предварительного равномерного нагрева детали до $+80\dots+100^\circ\text{C}$. Категорически запрещено наносить прямые удары молотком по кольцам или сепаратору — закаленная сталь расколется, а на беговых дорожках образуются вмятины (бринеллирование), из-за которых деталь загудит в первые дни работы.

• Идеальная соосность валов: Убедитесь в отсутствии перекосов посадочных мест в корпусе редуктора. Шариковые радиальные подшипники жестко реагируют на несоосность осей, что вызывает неравномерное распределение сил и быстрый срез сепаратора.

• Стерильность при сборке: Вскрывайте защитную упаковку подшипника непосредственно перед установкой в узел, чтобы полностью исключить попадание уличной пыли, песка или ворса от ветоши на открытые шарики.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный радиальный шариковый подшипник 6209 (209) во всех конструктивных исполнениях (включая полузакрытые со стопорной канавкой 50209 / 6209-ZN или закрытые резиновыми пыльниками 180209 / 6209-2RS), а также сопутствующие товары: стопорные кольца серии EQ, регулировочные шайбы, сальники валов, коробки отбора мощности, гидронасосы, магистральные фильтры слива, высокопрочный крепеж (стопорные пластины 94261758) и премиальные редукторные масла. Наши специалисты в Тюмени помогут безошибочно подобрать комплектующие под спецификацию вашей спецтехники.
