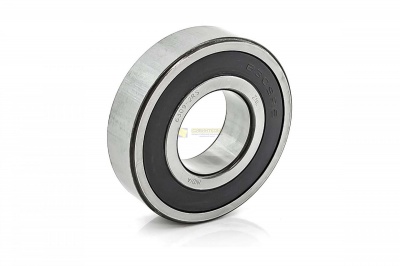

Подшипник 6309 - запасные части

Конструкция подшипника 6309 / 309 отличается высокой жесткостью, конструктивной надежностью и минимальным коэффициентом трения. Он состоит из внутреннего и наружного колец с глубокими прецизионными беговыми дорожками, стального штампованного сепаратора и комплекта шариков увеличенного диаметра. Полностью открытое исполнение подразумевает монтаж детали внутри герметичных корпусов агрегатов, где обеспечивается непрерывное омывание, смазывание и охлаждение элементов качения за счет жидкого трансмиссионного или индустриального масла из общей ванны.

Технические параметры и точная геометрия подшипника 6309 (309):

• Внутренний диаметр ($d$): 45 мм (посадочный размер на вал).

• Наружный диаметр ($D$): 100 мм (размер посадочного гнезда в корпусе редуктора/КОМ).

• Ширина / Высота ($B$): 25 мм (усиленная силовая база по сравнению с 19 мм у серии 6209).

• Масса изделия: 0,83 кг.

• Статическая грузоподъемность ($C_0$): 31,5 кН.

• Динамическая грузоподъемность ($C$): 52,7 кН.

• Номинальная частота вращения: до 7 500 об/мин (при работе в масляной ванне).

• Материал сепаратора: Штампованная углеродистая сталь с центрированием по шарикам. В узлах с экстремальными вибрационными нагрузками могут применяться модификации с массивным латунным сепаратором (309 Л / 6309M).

Типовые узлы применения на спецтехнике и автотранспорте:

• Коробки отбора мощности (КОМ) и гидроприводы: Коренные опоры ведущих и ведомых валов КОМ под магистральные аксиально-поршневые гидронасосы высокой производительности (серий 310.3.56, 310.4.56), устанавливаемые на шасси КаМАЗ, МАЗ, УРАЛ для обеспечения работы гидравлики манипуляторов ВЕЛМАШ (VM10, ПЛ-70) и автокранов.

• Автомобильные трансмиссии: Опоры первичных и вторичных валов тяжелых коробок переключения передач (КПП), а также раздаточных коробок полноприводной грузовой техники.

• Редукторы КМУ и автокранов: Высоконагруженные элементы планетарных передач в механизмах вращения поворотных колонн (ОПУ) и приводах грузовых лебедок.

Основные причины износа и разрушения шариковых подшипников:

1. Усталостное выкрашивание (питтинг): Образование микрораковин и отслоений металла на дорожках качения колец из-за естественной выработки ресурса под высокими циклическими нагрузками. Проявляется характерным нарастающим воем или гулом со стороны редуктора или КОМ под нагрузкой.

2. Абразивный износ элементов качения: Циркуляция масла с продуктами износа шестерен и металлической пудрой при пренебрежении своевременной заменой магистральных фильтроэлементов (типа EA 046). Абразивная взвесь стремительно стачивает калиброванный диаметр шариков, вызывая сильный радиальный люфт вала и перекос зубчатых зацеплений шестерен.

3. Голодание смазочного контура: Критическое падение уровня масла в картере КОМ или редуктора из-за течи сопутствующих сальников вала, приводящее к сухому трению, мгновенному локальному перегреву и разрушению стального сепаратора.

Рекомендации по монтажу и сервисному обслуживанию:

• Прецизионный тепловой монтаж: Посадка подшипника 6309 на вал $\varnothing$ 45 мм выполняется с натягом. Рекомендуется использовать индукционный нагреватель для предварительного равномерного нагрева детали до $+80\dots+100^\circ\text{C}$. Категорически запрещено наносить прямые удары молотком по кольцам или сепаратору — закаленная сталь расколется, а на беговых дорожках образуются вмятины (бринеллирование), из-за которых подшипник загудит в первые дни работы.

• Идеальная соосность валов: Убедитесь в отсутствии перекосов посадочных мест в корпусе редуктора. Шариковые радиальные подшипники жестко реагируют на несоосность осей, что вызывает неравномерное распределение сил и быстрый срез сепаратора.

• Стерильность при сборке: Ввиду отсутствия защитных шайб, вскрывайте герметичную упаковку подшипника непосредственно перед установкой в узел, чтобы полностью исключить попадание уличной пыли, песка или ворса от ветоши на открытые шарики.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный радиальный шариковый подшипник 6309 (309) во всех конструктивных исполнениях (включая закрытые резиновыми пыльниками 180309 / 6309-2RS, полузакрытые металлическим экраном 60309 / 6309-Z или со стопорной канавкой 50309 / 6309-ZN), а также сопутствующие товары для комплексного ремонта КМУ, автокранов и трансмиссий: стопорные кольца серии EQ, регулировочные шайбы, сальники валов, коробки отбора мощности в сборе, гидронасосы, магистральные фильтры слива (EA 046), калиброванные пальцы (ось ротатора ТЛ-1.003, пальцы стрелы), стопорные крепители (94261758) и премиальные редукторные масла. Наши специалисты в Тюмени помогут безошибочно подобрать комплектующие под спецификацию вашей спецтехники.
