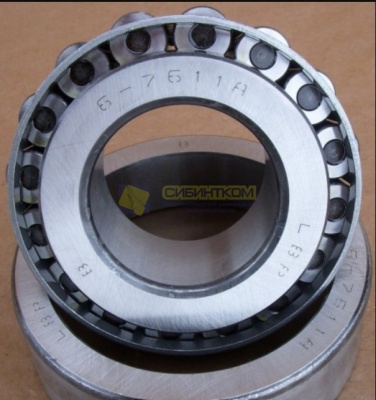

Подшипник 7611 редуктор КС-3577 - запасные части

Конструкция подшипника серии 7611 / 32311 является разъемной: она состоит из наружного отделимого кольца («стакана») и внутреннего кольца, объединенного в единый силовой блок с массивными коническими роликами и стальным штампованным сепаратором. За счет линейного контакта роликов с коническими беговыми дорожками подшипник гарантирует максимальное пятно контакта и сопротивляемость деформациям осей. В двухступенчатом вертикальном соосном редукторе поворота автокрана КС-3577 конические роликоподшипники традиционно устанавливаются парами (зеркально) для жесткой двусторонней фиксации вала и точной механической регулировки осевого зазора.

Технические параметры и точная геометрия подшипника 7611 (32311):

• Внутренний диаметр ($d$): 55 мм (посадочный размер на вал редуктора поворота).

• Наружный диаметр ($D$): 120 мм (размер посадочного гнезда в чугунном корпусе редуктора).

• Ширина / Высота общая ($B$ / $T$): 45,5 мм (сверхширокая силовая база тяжелой серии ширин для гашения крутящего момента).

• Масса изделия: 2,38 кг.

• Статическая грузоподъемность ($C_0$): 216,0 кН (показатель предельной стойкости к остаточной деформации).

• Динамическая грузоподъемность ($C$): 186,0 кН.

• Номинальная частота вращения: до 4 300 об/мин (при работе в постоянной масляной ванне).

• Материал сепаратора: Усиленная штампованная углеродистая сталь, центрируемая по роликам.

Специфика работы в редукторе поворота автокрана КС-3577:

Механизм поворота крана работает в циклическом реверсивном режиме. Когда гидромотор (типа 310.3.56 или 310.4.56) передает вращение на входной вал редуктора, выходной вал-шестерня обкатывается по зубчатому венцу опорно-поворотного устройства (ОПУ). В этот момент косозубые передачи редуктора стремятся вытолкнуть вал в осевом направлении и перекосить его оси. Конический подшипник тяжелой серии 7611 жестко удерживает геометрию зубчатого зацепления, обеспечивая абсолютно плавное и безопасное перемещение стрелы без рывков, что критически важно для точного позиционирования груза строителями.

Основные причины износа и дефектовки конических подшипников редуктора:

1. Нарушение монтажного зазора валов: Ошибка при затяжке регулировочных гаек или неправильный подбор металлических прокладок прижимной крышки редуктора. Чрезмерный перетяг намертво зажимает конические ролики, вызывая стремительный локальный перегрев, выгорание трансмиссионного масла и сваривание элементов качения, что ведет к полному заклиниванию редуктора. Напротив, избыточный люфт вызывает жесткие радиальные биения, нарушает пятно контакта шестерен и приводит к быстрому скалыванию зубьев конической пары.

2. Абразивный износ продуктами приработки шестерен: Эксплуатация редуктора на загрязненном масле с металлической пудрой (при пренебрежении регламентной заменой масла и фильтроэлементов типа EA 046). Абразивная взвесь царапает прецизионный профиль роликов, вызывая нарастающий гул, жесткую вибрацию стрелы при повороте и люфт выходного вала.

3. Коррозия элементов качения при простоях: Автокран часто эксплуатируется под открытым небом в сырую погоду. При износе сопутствующих сальников внутрь чугунного картера проникает конденсат. При длительном простое техники ролики покрываются раковинами ржавчины, и при первом же пуске под нагрузкой пораженный металл начинает лавинообразно крошиться.

Рекомендации по монтажу и сервисному обслуживанию:

• Раздельный монтаж колец: Ввиду разъемной конструкции подшипника наружное кольцо запрессовывается отдельно в посадочное гнездо чугунного корпуса, а внутреннее кольцо — на вал $\varnothing$ 55 мм. Насаживание внутреннего кольца на вал рекомендуется выполнять с предварительным равномерным нагревом детали в индукционном нагревателе до $+80\dots+100^\circ\text{C}$. Запрессовку выполняйте строго с помощью пресса и оправок. Категорически запрещено наносить прямые удары молотком по роликам или сепаратору.

• Финишная регулировка зазора: После полной сборки редуктора поворота КС-3577 в обязательном порядке произведите регулировку осевого люфта валов с помощью динамометрического инструмента согласно заводскому регламенту обслуживания автокрана.

• Обязательная замена уплотнений: При переборке редуктора и замене подшипников всегда устанавливайте новые резиновые манжеты (сальники) валов. Старый задубевший сальник быстро пропустит смазку, что приведет к масляному голоданию деталей и повторному ремонту тяжелого узла.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный конический роликовый подшипник 7611 (32311) редуктора поворота, а также сопутствующие запчасти для комплексного ремонта автокранов КС-3577 «Ивановец»: валы-шестерни, промежуточные валы, конические пары шестерен, регулировочные прокладки, стопорные кольца серии EQ, сальники, гидромоторы привода поворота, сменные фильтроэлементы слива (EA 046), калиброванные пальцы (ось ротатора ТЛ-1.003, пальцы стрелы), стопорные пластины крепителей (94261758) и премиальные всесезонные трансмиссионные масла. Наши специалисты в Тюмени помогут безошибочно подобрать детали по каталогам.

Условия поставки и контакты:

Узнайте актуальную цену, наличие необходимого количества деталей на основном складе и варианты скидок при покупке ремкомплектов в ООО «Сибинтком». Быстрая комплектация заказа и отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России проверенными транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
