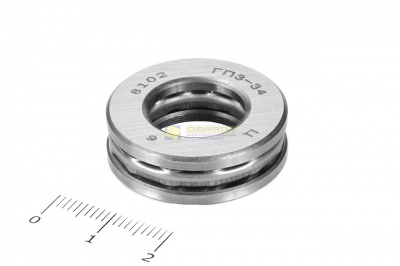

Подшипник 8102 - запасные части

Конструкция упорного подшипника 8102 / 51102 состоит из трех независимых элементов: тугого кольца (монтируется непосредственно на вал с натягом), свободного кольца (устанавливается в корпус агрегата с зазором) и стального штампованного сепаратора с комплектом прецизионных шариков. Поскольку внутренний диаметр свободного кольца чуть больше, чем у тугого, вал может беспрепятственно вращаться внутри неподвижного корпуса, опираясь на шарики.

Технические параметры и геометрия подшипника 8102 (51102):

• Внутренний диаметр ($d$): 15 мм (размер посадочного отверстия тугого кольца на вал).

• Наружный диаметр ($D$): 28 мм (внешний габарит свободного кольца для посадки в корпус).

• Ширина / Высота общая ($T$): 9 мм (компактный низкий профиль для экономии высоты узла).

• Масса изделия: Всего 0,022 кг.

• Статическая грузоподъемность ($C_0$): 16,6 кН (высокая жесткость на сжатие).

• Динамическая грузоподъемность ($C$): 10,0 кН.

• Номинальная частота вращения: до 6 500 об/мин (в условиях постоянного омывания жидким маслом).

• Конструктивное исполнение: Открытый однонаправленный упорный подшипник со штампованным стальным сепаратором.

Типовые узлы применения на спецтехнике и автотранспорте:

• Механизмы рулевого управления и цапфы: Опорные шарниры поворотных кулаков и осей рулевых колонок малой строительной и складской техники, где подшипник гасит вертикальное давление массы машины при повороте колес.

• Вспомогательные приводы и редукторы КМУ: Узлы вертикальной фиксации промежуточных валов в червячных или конических передачах малой мощности.

• Гидрораспределители и органы управления: Элементы винтовых пар механизмов ручной регулировки и следящих систем лесных манипуляторов ВЕЛМАШ (серии ПЛ-70, VM10).

• Винтовые домкраты и аутригеры: Опоры упорных винтов вспомогательного выравнивающего оборудования.

Основные причины износа и разрушения упорных подшипников:

1. Воздействие радиальных нагрузок (Критическая ошибка): Конструкция упорных подшипников физически не способна переносить центробежные или радиальные смещения вала. При появлении радиального биения шарики мгновенно сходят со своих прецизионных дорожек качения, выдавливают штампованный сепаратор и заклинивают деталь, полностью разрушая узел.

2. Абразивный износ и вымывание смазки: Ввиду открытого исполнения подшипник 8102 чувствителен к чистоте масла в картере. Металлическая пудра от износа смежных шестерен (при пренебрежении заменой фильтроэлементов типа EA 046) оседает в желобах колец, планомерно стачивая шарики. Появляется осевой люфт, гул и просадка вала.

3. Неправильный порядок сборки («Перевертыш»): Грубейшая ошибка монтажников, при которой путают местами тугое и свободное кольца. Если свободное кольцо напрессовать на вал, оно начнет тереться о корпус, вызывая лавинообразный перегрев и выгорание смазки в первые минуты работы.

Рекомендации по монтажу и сервисному обслуживанию:

• Строгий контроль ориентации колец: Перед установкой подшипника 8102 обязательно измерьте микрометром внутренние диаметры обоих колец. Кольцо с меньшим диаметром (тугое) садится на вал внатяг. Кольцо с большим диаметром (свободное) должно свободно входить в корпус.

• Прецизионная запрессовка без перекосов: Сборка должна выполняться исключительно на прессе с использованием оправок. Наносить прямые удары молотком по кольцам или сепаратору категорически запрещено — закаленная сталь расколется, либо на беговых дорожках образуются вмятины (бринеллирование).

• Обеспечение предварительного осевого натяга: Чтобы при вращении на высоких скоростях шарики под воздействием центробежных сил не проскальзывали по дорожкам, упорный подшипник должен находиться под постоянным расчетным осевым поджатием.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный упорный шариковый подшипник 8102 (51102), а также сопутствующие элементы для комплексного ремонта КМУ и гидравлики: стопорные кольца серии EQ, регулировочные шайбы, ремкомплекты распределителей, сальники валов, коробки отбора мощности (КОМ), гидронасосы, магистральные фильтры слива (EA 046), калиброванные пальцы (ось ротатора ТЛ-1.003, пальцы стрелы), стопорные крепители пальцев (94261758) и премиальные смазочные материалы. Наши технические специалисты в Тюмени помогут безошибочно подобрать комплектующие под спецификацию вашей спецтехники.
