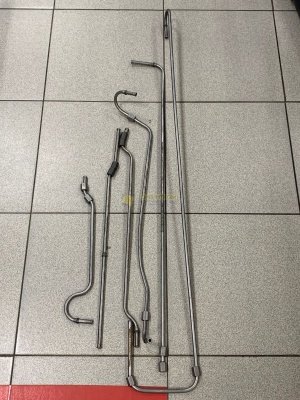

Трубка выносных опор кс - запасные части

Трубки выносных опор изготавливаются из калиброванных бесшовных стальных труб, проходящих прецизионную холодную формовку (гибку) на станках с ЧПУ в строгом соответствии с заводскими чертежами конкретной модели автокрана.

Технические параметры и особенности конструкции:

• Применяемость: Мобильные автомобильные краны серии КС (КС-3577, КС-35714, КС-35715, КС-45717, КС-55713, КС-55729 и их модификации).

• Материал: Бесшовная холоднодеформированная стальная труба (конструкционная или гидравлическая сталь повышенной пластичности и прочности).

• Типы подсоединений: * Комплектуются накидными гайками и врезными кольцами (стандарт DIN 2353 / ISO 8434-1).

  • Разновидности с развальцовкой под конус 74° (стандарт JIC/ДКМ) или под приварные штуцеры, обеспечивающие абсолютную герметичность соединения при давлении до 250–315 Бар.

• Защитное покрытие: Наружная поверхность трубок проходит гальваническое цинкование или покрывается стойким грунтом для защиты от коррозии, воздействия дорожных реагентов, влаги и грязи.

Классификация трубок по назначению (контур опор КС):

1. Трубки напорные и сливные: Соединяют двухкатушечные или многосекционные гидрораспределители нижнего поста с центральными магистралями рамы.

2. Трубки выдвижения балок: Прокладываются внутри или вдоль коробов опорной рамы к цилиндрам, отвечающим за вылет аутригеров в рабочее положение.

3. Трубки вертикального вывешивания: Подают рабочую жидкость к портам гидрозамков, установленных непосредственно на подъемных цилиндрах опор (типа UP), обеспечивая фиксацию машины на грунте.

Основные причины повреждения и замены жестких трубок:

1. Механические удары и замятия: При работе на захламленных строительных площадках, наезде на препятствия или обрыве чалок элементы гидроразводки на раме могут быть согнуты или сплющены. Замятие трубки резко сужает внутренний условный проход ($D_y$), вызывая дросселирование масла, перегрев системы и замедление работы лапы.

2. Вибрационная усталость металла: Если при предыдущем ремонте автокрана были утеряны или не затянуты фиксирующие пластиковые/резиновые колодки (прижимы труб), магистраль начинает интенсивно вибрировать во время работы насоса. Это приводит к появлению микротрещин в местах гибов или обламыванию трубки по сварному шву штуцера.

3. Сквозная коррозия: Постоянное воздействие влаги, забившейся грязи и соли в зазорах между трубкой и рамой шасси приводит к питтинговой коррозии. Со временем истонченная стенка прорывается под пиковым рабочим давлением.

Рекомендации по монтажу и обслуживанию:

• Строгое соответствие геометрии: Никогда не пытайтесь «по месту» вручную разгибать или догибать стальную трубку высокого давления, если её конфигурация не совпадает с рамой. Внутренние напряжения в металле приведут к быстрому излому магистрали в точке доработки. Выбирайте трубки строго по каталожному номеру вашей модели КС.

• Использование качественного крепежа: Монтируйте трубки выносных опор с обязательным использованием штатных технологических зажимов (полипропиленовых колодок типа Stauff). Надежная фиксация исключает трение стали о металлоконструкцию рамы автокрана и гасит гидроудары.

• Чистота внутренних полостей: Новая трубка перед установкой должна быть проверена на отсутствие окалины, металлической стружки или пыли внутри. Загрязнение жесткой линии приведет к мгновенной порче уплотнений в распределителях ВЕ6 / ВЕ10 или заклиниванию поршня гидрозамка опоры.

• Затяжка соединений: При монтаже соединений с врезным кольцом соблюдайте нормативный момент затяжки гаек. Чрезмерное усилие деформирует кольцо и приведет к неисправимой течи, а недотяг вызовет вырывание трубки из штуцера при подаче давления.

Напоминаем: В ООО «Сибинтком» вы можете купить готовые трубки выносных опор для автокранов КС (Иваонец, Галичанин, Клинцы, Челябинец) в сборе со штуцерами, а также сопутствующие компоненты: нижние гидрораспределители, гидроцилиндры опор и выдвижения балок, гидрозамки, крепежные колодки, штуцеры, переходники, уплотнительные кольца и рукава высокого давления (РВД). Наши специалисты в Тюмени помогут подобрать комплект трубок по каталогу запчастей вашей грузоподъемной техники.

Условия поставки и контакты:

Узнайте актуальную цену, наличие конкретных позиций трубок для вашей модели крана и варианты скидок в ООО «Сибинтком». Быстрая отгрузка со склада в Тюмени, оперативная доставка в ХМАО, ЯНАО (Сургут, Нижневартовск, Новый Уренгой, Нефтеюганск, Ноябрьск) и любые регионы России транспортными компаниями (СДЭК, Деловые Линии, ПЭК) в надежной защитной упаковке.
