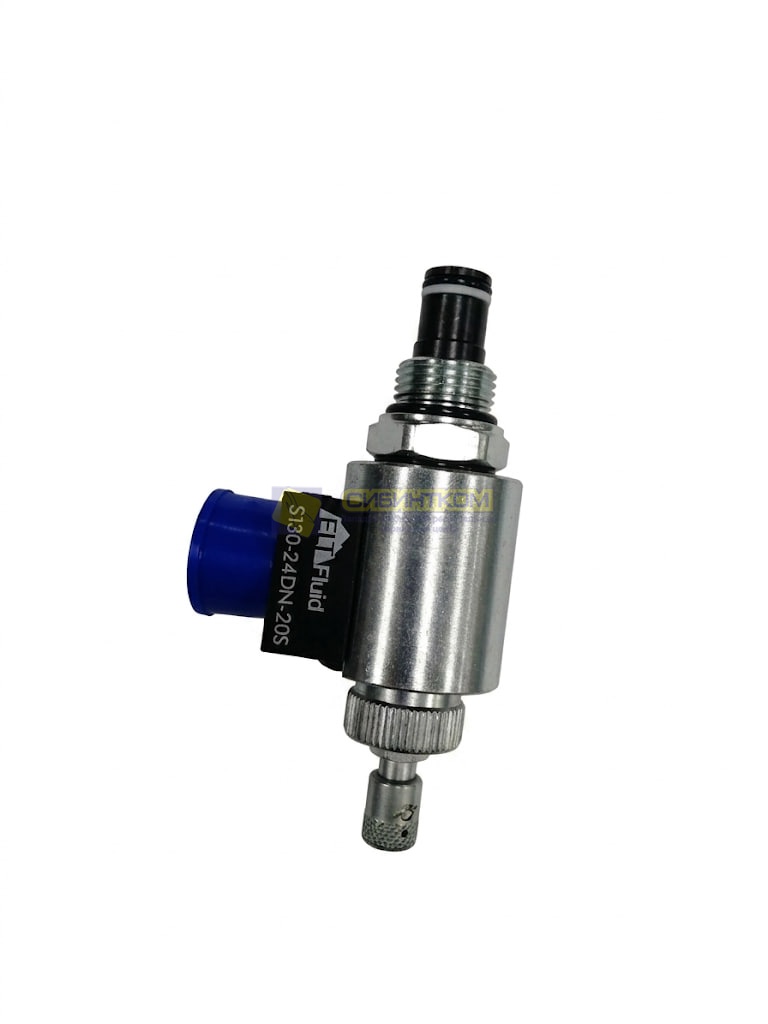

Клапан разгрузочный главный 915040711 HCD-6 (E08N23KPT+электромагнит S130-24DN-20S)

Клапан 915040711 HCD-6 выполняет важнейшую защитную роль в двух основных режимах: механическом (ограничение предельного давления) и электрическом (разгрузка насоса при активации систем безопасности КМУ).

Технические параметры и особенности конструкции:

• Заводской артикул (код Palfinger/Велмаш): 915040711.

• Применяемость: Секционные гидрораспределители Hydrocontrol (Италия) серии HCD-6, устанавливаемые на гидроманипуляторы ПЛ-70, ПЛ-97, ОМТЛ-70, ОМТЛ-97, VM10.

• Тип клапана: Предохранительно-разгрузочный, непрямого действия (пилотный).

• Параметры электромагнита (соленоида): Рабочее напряжение — 24 В постоянного тока (DC), тип разъема — DIN 43650 (Hirschmann).

• Диапазон настройки давления: Регулируемый, под номинальное рабочее давление манипуляторов серии ПЛ (стандартно настраивается в пределах 200–240 Бар).

Принцип работы и логика управления:

1. Режим предохранительного клапана (Механический): Если при подъеме тяжелого бревна давление в напорной линии $P$ превышает заданную регулировочным винтом норму, внутренний пилотный поppet-клапан приоткрывается. Основной поток масла от насоса мгновенно сбрасывается через сливную магистраль в гидробак (типа БАКМ). Это защищает гильзы гидроцилиндров от разрыва, а стрелу — от необратимых деформаций.

2. Режим разгрузки (Электрический / Разгрузочный): Наличие соленоида 24В позволяет завязать клапан 915040711 на общую электрическую схему безопасности лесовоза. При нажатии оператором кнопки аварийного останова (E-STOP), срабатывании датчиков ограничения грузового момента или рычагов блокировки входа на пост управления, на катушку подается (или снимается, в зависимости от логики схемы) электрический сигнал. Внутренний пилотный канал принудительно открывается, и весь поток гидравлического масла от основного насоса (даже объемом до 140–180 л/мин) уходит напрямую в бак под нулевым давлением. Манипулятор мгновенно обесточивается, останавливая все опасные движения стрелы.

Основные причины неисправности клапана:

1. Падение давления во всей системе («манипулятор пустой не поднимает»): Под конус пилотного клапана или в прецизионный дроссельный канал поршня попала посторонняя соринка (кусочек уплотнения цилиндра, стружка). Из-за этого клапан остается приоткрытым, сбрасывая поток масла в бак на низком давлении.

2. Перегрев гидравлического масла: Износ посадочного седла или усадка регулировочной пружины, вызывающие постоянный микрослив масла под давлением, что приводит к стремительному росту температуры в гидросистеме.

3. Перегорание электромагнитной катушки 24В: Межвитковое замыкание или обрыв обмотки соленоида. В результате КМУ либо блокируется в разгруженном режиме (масло постоянно идет на слив), либо перестает реагировать на сигналы аварийного отключения.

4. Срез уплотнительных колец: Износ резиновых колец (O-Ring) на теле картриджа клапана в месте его вкручивания во входную секцию HCD-6, что вызывает внутренние перетечки между напорной и сливной полостями.

Рекомендации по монтажу и регулировке:

• Стерильная чистота при установке: Клапаны пилотного типа чрезвычайно чувствительны к микрозагрязнениям. Перед вкручиванием картриджа 915040711 тщательно промойте посадочное гнездо в распределителе Hydrocontrol. Любая пылинка или ворс от ветоши могут заклинить внутренний поршень. Своевременно заменяйте фильтроэлементы слива (типа EA 046).

• Настройка строго по манометру: Регулировка давления срабатывания механической части должна производиться исключительно по контрольному манометру, подключенному к диагностическому порту распределителя. Категорически запрещено закручивать регулировочный винт «на глаз» до упора — это приведет к разрушению насоса или излому металлоконструкций стрелы.

• Защита электрического разъема: Следите за целостностью уплотнительной прокладки и надежностью фиксации ответного разъема катушки 24В, чтобы исключить попадание влаги и окисление контактов в условиях высокой сырости на лесозаготовках.

Напоминаем: В ООО «Сибинтком» вы можете купить оригинальный главный разгрузочный клапан 915040711 HCD-6 с электромагнитом 24В, а также сопутствующие компоненты: распределители Hydrocontrol HCD-6 в сборе, отдельные рабочие секции, сменные соленоиды 24В, ремкомплекты резиновых уплотнений, калибровочные манометры, магистральные фильтры и всесезонные гидравлические масла. Наши специалисты в Тюмени помогут точно идентифицировать деталь по каталогам ВЕЛМАШ.
