      Обозначения и схемы гидрораспределителей
      5 Февраля 2018


      Гидравлическими распределителями являются устройства, служащие, при наличии внешнего сигнала, для изменения направлений потока рабочей жидкости в гидроприводе.

      Можно изменять соединение гидравлических линий путем переключая распределитель, тем самым меняя гидравлическую схему.

      Виды гидравлических распределителей по способу управления:

      1. с механическим управлением,

      2. ручным управлением,

      3. электромагнитным управлением,

      4. гидравлическим управлением

      5. пневматическим управлением.

      В ГОСТе 24679-81 указаны диаметры условных проходов гидравлических распределителей - 6, 10, 16, 20, 32 мм.

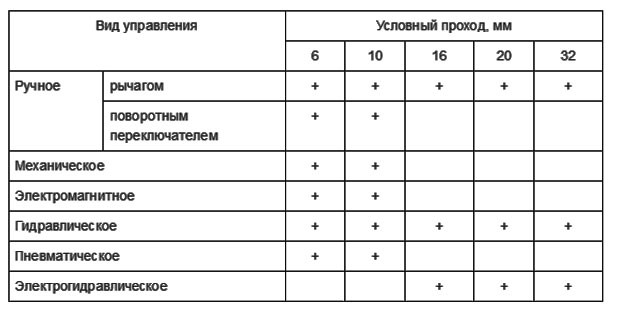

      Сочетания условных проходов и способов управления

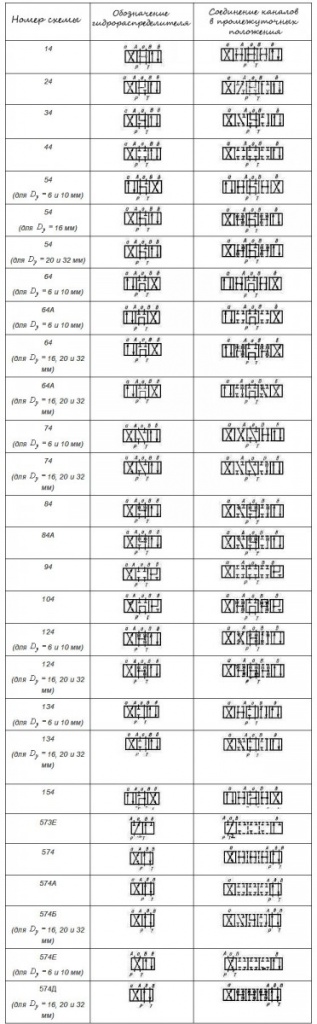

      Согласно ГОСТ 24679-81 выпускаются следующие схемы гидравлических распределителей

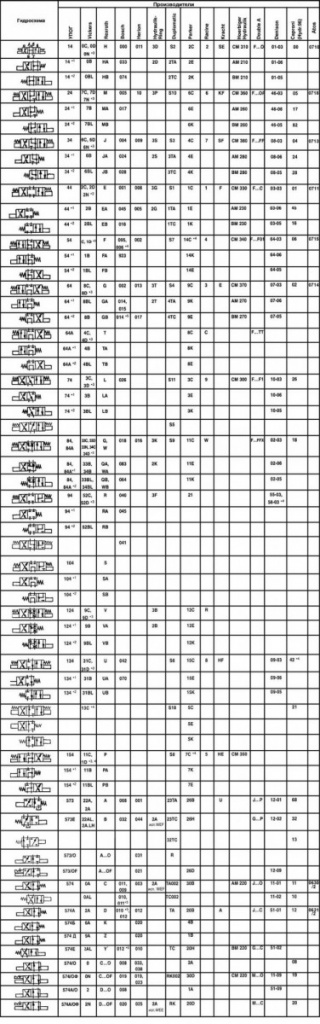

      Основные исполнения распределителей по гидросхеме
